工作原理：往复摆动手扳把，将作用力施加在待调直钢轨轨顶面，通过支架另一侧顶头及中间部位的吊钩，对钢轨进行校直，使柱塞泵工作（吸、压油），将高压油压入工作油缸内，活塞杆伸出，这样根据杠杆平衡原理，便可实现钢轨低接头进行校直的。

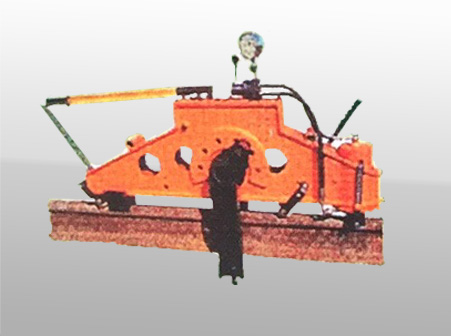

　　基本结构：1、手扳把2、柱塞泵3、换向阀操纵手柄4、换向阀5、油箱6、油缸7、标尺8、油缸顶头9、塔形直梁10、走行轮11、吊钩12、可调顶头13、走行轮扳把、等组成。
